談?wù)勏鄼C(jī)的Skipping 和 Binning 模式

發布者: 發布時間:2019-06-24

在通常的相機中,不同的resolution對應不同的幀率。想要提高幀率就要考慮是否需要縮小視野(FOV)。若不希望視野縮小,就需要減少resolution。 常用的減少resolution的兩種方式是下采樣:Skipping and Binning。

Skipping

通過選取視野中的像素點,抽取指定像素點來降低分辨率。在Skipping模式中,并不會對所有行列的像素點進行采樣,這樣才能獲取非原始分辨率的圖像(降低的分辨率圖像)。行列數據是成對讀取的。

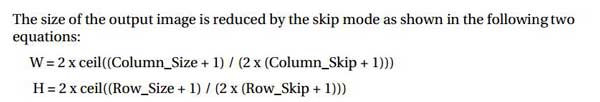

上圖公式是skip的大小、原始圖像的大小和輸出圖像大小間關系

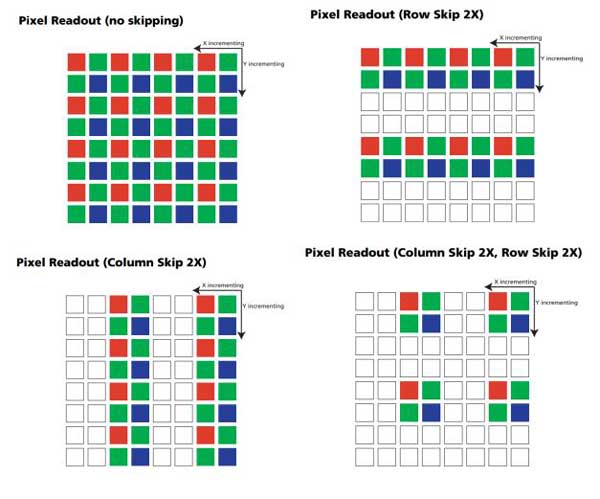

下面對Skipping不同設置做舉例

上圖公式是skip的大小、原始圖像的大小和輸出圖像大小間關系。

Binning

    Binning是將相鄰像元(相同顏色)感應的電荷加在一起,以一個像素的模式讀出。在環境光照低的情況下,提高攝像頭表現力。需要配合Skipping一起使用。

Binning是一種圖像讀出模式,將相鄰的像元中感應的電荷被加在一起,以一個像素的模式讀出。Binning分為水平方向Binning和垂直方向Binning,水平方向Binning是將相鄰的行的電荷加在一起讀出,而垂直方向Binning是將相鄰的列的電荷加在一起讀出,Binning這一技術的優點是能將幾個像素聯合起來作為一個像素使用,提高靈敏度,輸出速度,降低分辨率,當行和列同時采用Binning時,圖像的縱橫比并不改變,當采用2:2Binning,圖像的解析度將減少75%。

Binning Mode 優勢:增加感光面積,提高暗處對光感應的靈敏度;

Binning Mode 劣勢:降低輸出分辨率;

    應用:增加物理感光像素單元,采用像素合并模式,提升暗處對光感應的靈敏度;

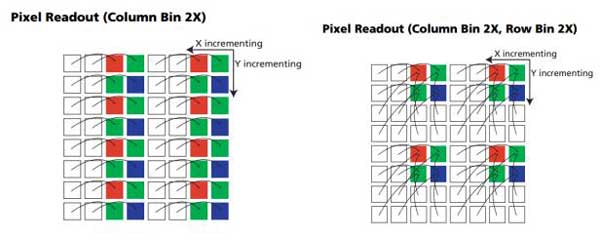

下面對binning不同設置做舉例

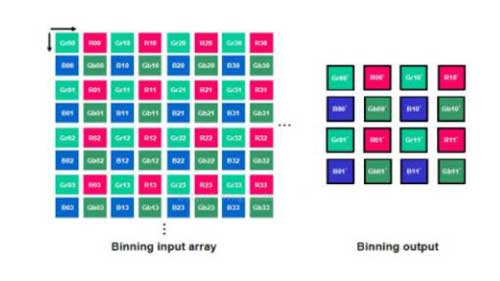

binning的具體物理方法如下圖所示:
