Gaiasky-mini-NIR近紅外高光譜無人機系統
高靈敏度InGaAs 探測器，在積分時間非常小的情況下能夠獲取非常好的信號。在高速采集數據的同時能夠保證數據的精準測量，探測器幀速可通過相機的Binning 設置來提高。獨特的光路結構設計、高效的通訊方式、友好的采集控制界面。軟件、硬件觸發等功能方便系統的控制和用戶的二次開發。
適合大面積目標圖像采集，空間分辨率高、光譜通道多、光譜分辨率高；
強大的校準功能：光譜校準、輻射度校準、均勻性校準、鏡頭校準、反射率校準等；
強大的數據拼接功能：在獲取圖像的經度、維度、高度、橫向、縱向重疊率等信息可利用自主研發設計的拼接軟件完成任意面積的圖像拼接，獲取空間、光譜高度精準的測試數據。
固定翼推掃成像、懸停內置推掃成像兩種模式可切換；

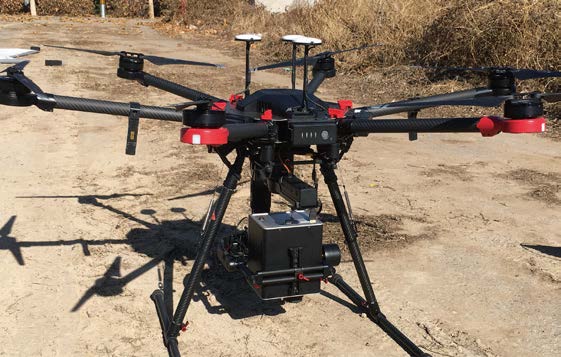

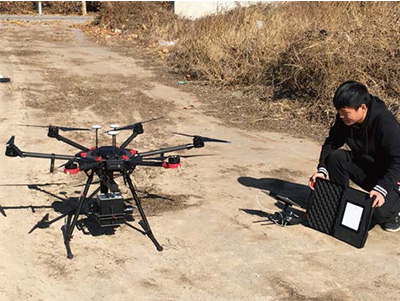

圖 近紅外無人機載高光譜成像系統
應用方向：植被病蟲害的監測、火焰火點的監測、目標的偽裝識別、地質礦石探勘、水體污染(油料泄露)監測。
技術參數
|
名稱/型號 |
Gaiasky-mini2-NIR |
Gaiasky-mini2-NIR-W |
|
光譜范圍 |
900-1700(nm) |
|
|
光譜分辨率(30µm) |
8nm |
|
|
光譜采樣率 |
3.5nm |
|
|
數值孔徑 |
F/1.7 |
|
|
全幅像素 |
640 (空間維)x 224(光譜維) |
|
|
像素間距 |
15(µm) |
|
|
相機輸出 |
12(bit) |
|
|
連接方式 |
Gige |
|
|
工作電壓 |
12V |
|
|
功率 |
60W |
|
|
拍攝方式 |
懸停(內置掃描)、無人 機外置推掃兩用 |
無人機外置推掃 |
|
搭載平臺 |
旋翼無人機、無人飛艇、無人直升機、固定翼 無人機等 |
|
|
鏡頭 |
17.5mm |
|
|
橫向視角(FOVac，°) |
38 |
|
|
橫向視場 |
207米(飛行高度300米) |
|
|
單幅圖像分辨率 |
640X224 |
無 |
|
Bin方式 |
224通道 |
|
|
空間分辨率 |
0.32(高度300米) |
|
|
掃描速度 (line images/s) |
527(max),100(default) |
527 |
|
單幅拍攝速度(秒) |
5 |
無 |
|
重量 |
1.8kg(相機及控制器) |
1.5kg(相機及控制器) |
|
采集器 |
240G SSD(512G,1T可選) |
|
|
云臺及相機安裝空間 |
>=330(懸掛高度)*200*260mm |
|
|
選配附件 |
面陣航拍高清相機(1英寸傳感器,有效像素 2000W)，實現同步航拍數據拍攝及以航拍相機 影像為基準，精準配準，糾正高光譜影像的細微 幾何變形。 |
|
近紅外無人機載高光譜成像系統應用案例
地物等目標在近紅外波段的圖像和光譜表現與其可見- 近紅外波段比較，其有特殊的屬性表現，可對大氣、水汽、地質、植被、偽裝等目標的相關信息進行分析和研判。

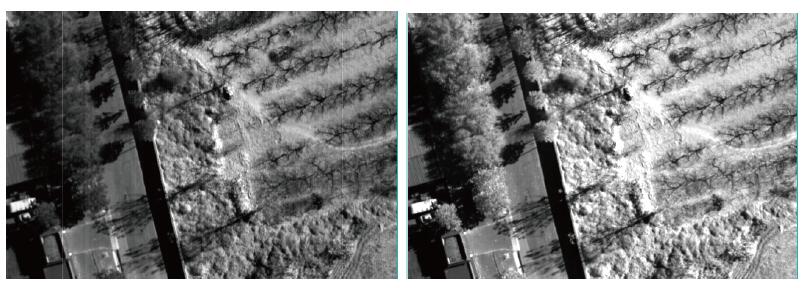

圖 單波長下灰度圖像(1440nm &1623nm)

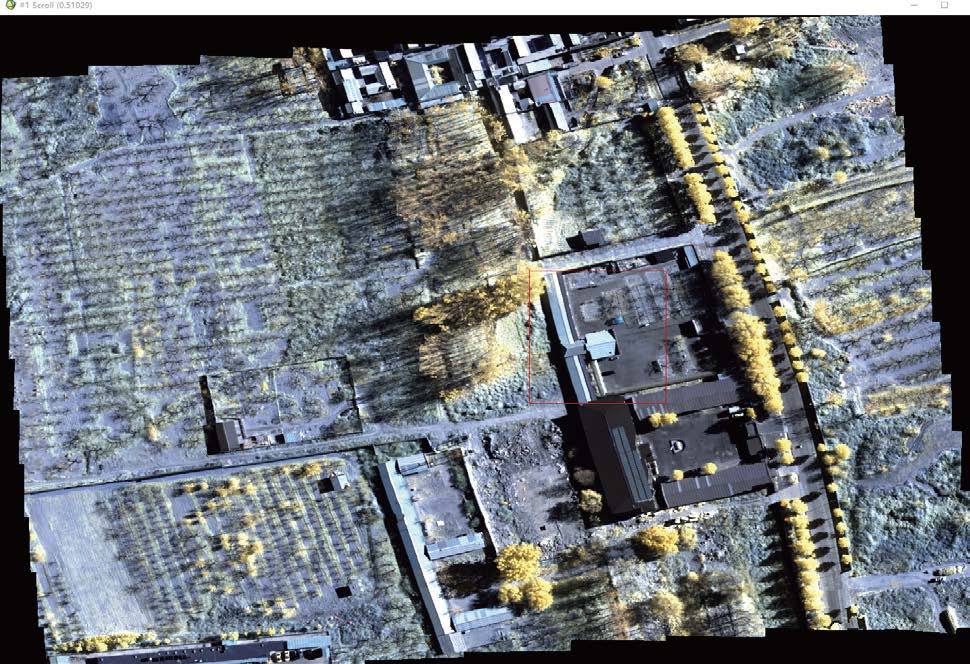

圖 高光譜測試圖像(拼接后，兩個架次)

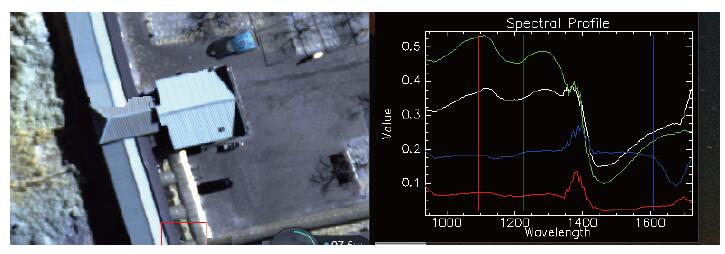

圖 目標特征光譜
