基于深度學習的高光譜和低場核磁共振法檢測鹽漬海參含水量

背景

水分含量（Moisture content, MC）在海參腌制過程中起著重要作用。較高的MC會導致膠原纖維斷裂，使海參在儲存過程中更容易受損，較低的MC會降低海參的口感和營養價值。準確控制海參腌制過程中MC的含量，對海參的口感品質和商品價值具有重要意義。

大量研究使用高光譜成像（Hyperspectral imaging, HSI）和低場核磁共振（Low field nuclear magnetic resonance, LF-NMR）研究水的遷移和變化并預測MC。HSI是一種用于探測淺水表面物理和化學性質的快速、無損監測技術。LF-NMR是另一種流行的無創檢測技術，用于監測食品中水分狀態的變化和水分遷移。低頻核磁共振之所以有效，是因為當電磁脈沖（Electromagnetic pulse, EMP）在垂直方向輻射時，氫質子由于能量從低能級到高能級的轉變而處于不穩定狀態，而當EMP消失時，這一過程是可逆的。對于海參淺層表面復雜的棘皮結構和內部復雜的腔體、體壁等結構，HSI和LF-NMR聯合檢測可以更準確地預測MC。

深度學習（Deep learning, DL）網絡可以減少模型對人類經驗的依賴，提高模型的泛化能力。CS（Cuckoo search）優化算法通過提取數據的顯著特征實現降維，可以有效提高基于小樣本空間和低類間差異數據的模型性能。因此，本研究基于HSI和LF-NMR數據，采用DL網絡和CS優化算法聯合構建預測模型，對鹽漬海參的MC進行預測分析。

具體研究目標如下：（1）分別針對HSI和LF-NMR數據構建基于變種CS算法的MC深度學習預測模型；（2）通過探索模型的性能，確定了HSI和LF-NMR的*優模型；（3）根據*優模型和核磁共振成像（Magnetic resonance imaging, MRI），分別基于HSI和LF-NMR數據可視化MC分布；（4）構建基于融合數據的MC的Fusion-net DL（FDL）預測模型，并與以往基于單一數據的模型進行比較，選擇最終的*優模型。

試驗設計

大連工業大學王慧慧教授團隊利用Image-λ-N17E近紅外高光譜成像系統（江蘇雙利合譜公司）獲取了510個不同腌制處理下的海參高光譜影像（圖1a）。高光譜數據由350張640×803像素的單波段光譜圖像組成，波長范圍為934.8 ~ 1710.6 nm。如圖1e所示，將鹽漬海參樣品置于核磁共振分析儀（Niumag電氣公司）中進行LF-NMR測，得到如圖1f所示的橫向松弛曲線。每個腌制周期取同一樣品進行MRI分析，通過自旋回波成像序列獲得MC在不同腌制時間的氫質子MRI（圖1g）。

數據的強相關性可能導致“維度詛咒”，有必要對冗余的高維信息進行降維處理。使用CS算法選擇特征，如圖1h所示。針對不同的應用領域，CS有不同的變體，本研究使用的三個變體分別為Traditional-CS（TCS）、Binary-CS（BCS）和Chaotic-CS（CCS）。

將降維后的數據輸入到相應的模型中進行訓練，選擇*優模型（圖1i），實現MC分布變化的可視化（圖1j）。在本文中，MC的預測模型包括基于高光譜數據的單獨DL模型、基于LF-NMR數據的單獨DL模型和基于HSI和LF-NMR數據的FDL模型。對于HSI數據，DL框架中使用了兩個1D卷積層，分別包含32個和64個卷積核，大小為1×3（圖2a）。

對于LF-NMR數據，DL框架的總體結構與上述HSI相同。但對于LF-NMR曲線，除了縱向數值差異外，吸收峰也有明顯的橫向位移。因此，LF-NMR數據比HSI數據更復雜，需要更多的卷積核來提取潛在特征來解決這種復雜的情況。因此，如圖2b所示，將大小為1×3的64、128和256個卷積核組成的三個卷積層應用于LF-NMR預測模型。對于HSI和LF-NMR，分別建立了基于整體和降維數據（W和DR）的MC預測深度學習模型，并討論了它們之間的性能差異。

圖2c給出了MC融合預測模型的融合策略。將約簡后的兩種特征分別放入相應的DL框架中，在flatten層和dense層之間添加concatenate層，將兩種特征合并。

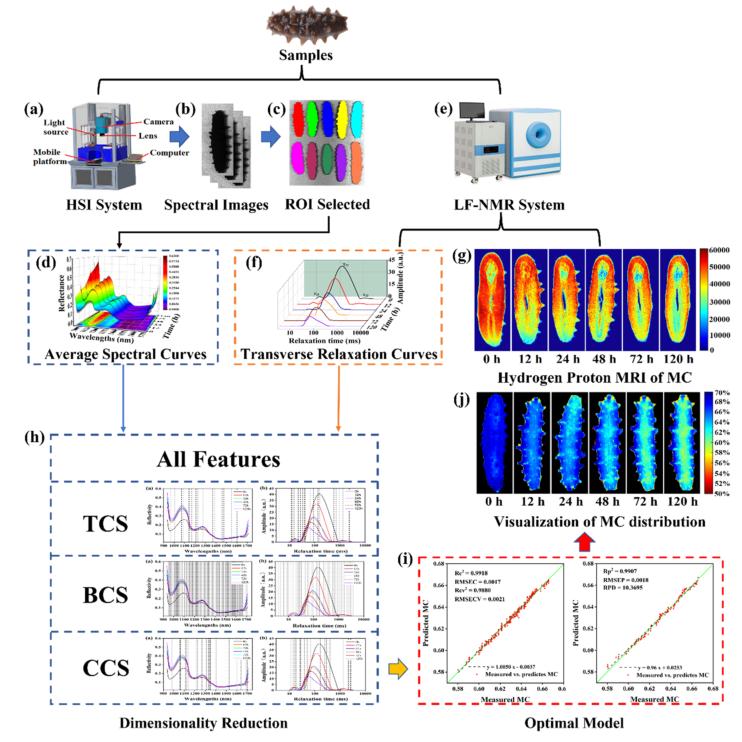

圖1 研究流程圖

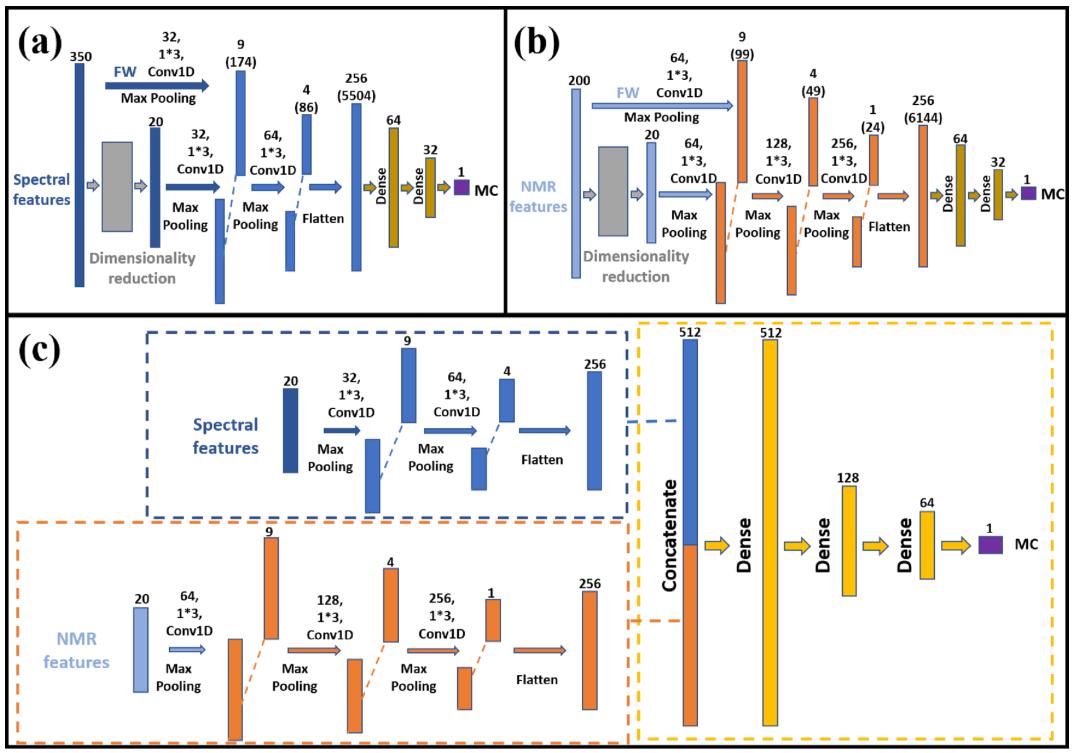

圖2 多種深度學習模型?；诠庾V的深度學習模型；基于LF-NMR的深度學習模型；融合深度學習模型。

結論

圖3為不同腌制階段樣品的光譜反射率變化圖。在圖3a中，不同腌制時間樣品的光譜反射率變化趨勢大致一致。但在1100 nm之前，0 h樣品的反射率值與其他樣品相差很大?？梢缘贸鼋Y(jié)論，腌制過程的持續時間將是導致反射率變化的重要因素。在960 nm、1190 nm和1430 nm處可以觀察到三個明顯的吸收峰。在圖3b中，平均光譜反射率呈現出與腌制時間相關的變化規律，在960 nm左右，隨著腌制時間的延長，反射率顯著增加，說明樣品內部水分有所降低。在1190 nm左右，反射率逐漸增大，說明海參樣品中的脂質和蛋白質含量在腌制過程中損失較慢。

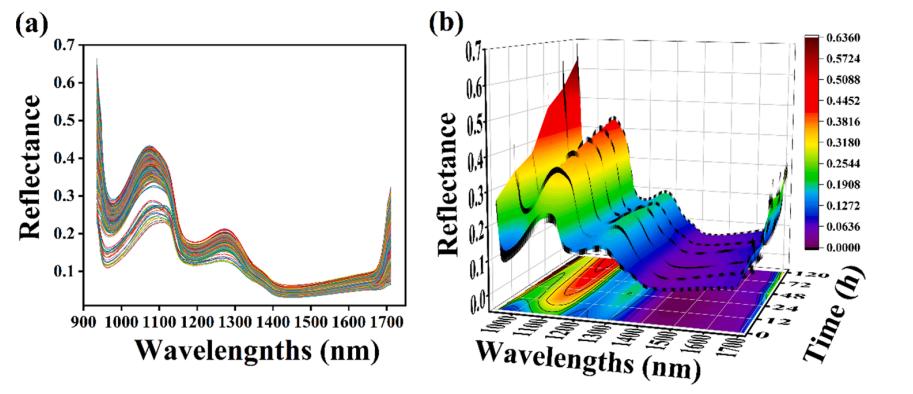

圖3 不同腌制階段海參樣品的平均光譜反射率曲線

海參樣品在各腌制周期的CPMG弛豫衰減曲線和T2弛豫光譜如圖4所示。如圖4a所示，樣品中質子的衰變速率隨著腌制時間的延長而增加，在前三個腌制階段變化較大。由此可以推斷，在腌制初期，樣品中大量水分流失，樣品中氫質子的含量同時下降，導致質子衰變速率明顯增加。在腌制過程后期，樣品的內部和外部幾乎接近滲透壓平衡，導致MC變化很小。如圖4b所示，在未腌制（0 h）的海參弛豫曲線上存在3個質子弛豫峰，分別為束縛水（T21）、不動水（T22）和游離水（T23）。腌制處理后，T21先減少后消失，T22和T23逐漸減少。隨著腌制時間的增加，海參樣品中的束縛水向右遷移，逐漸變?yōu)椴粍铀?。不動水向左移動并壓實。隨著時間的推移，游離水也會轉移到剩余的地方，很容易丟失，從而創造了一個抑制微生物活動的環境，這有利于海參的儲存。

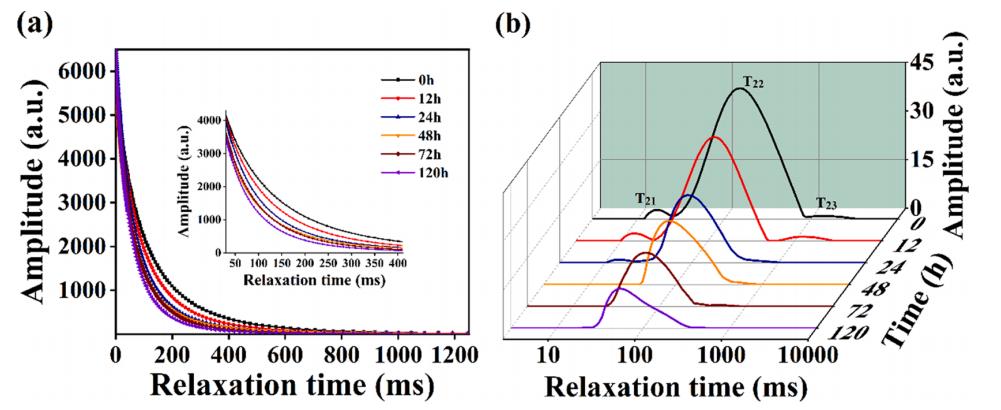

圖4 LF-NMR數據

結合CS降維算法和1D-CNN DL框架，構建了基于HSI、LF-NMR信息的MC預測模型。圖5為基于全部特征的MC估測模型精度圖。證明了DL框架適用于基于HIS以及LF-NMR數據的MC預測。將HSI中所有波長和LF-NMR中時間點對應的數據輸入到FDL框架中進行MC計算。預測效果如圖5e和圖5f所示，可以看到W-FDL具有明顯的優勢。這表明兩類數據在訓練中是相輔相成的，即在單一數據類型中，不可避免的會出現個別數據的異常導致某一樣本的預測失敗，但同一樣本的兩類數據幾乎不可能同時出現異常，這為預測模型的準確性提供了保證。

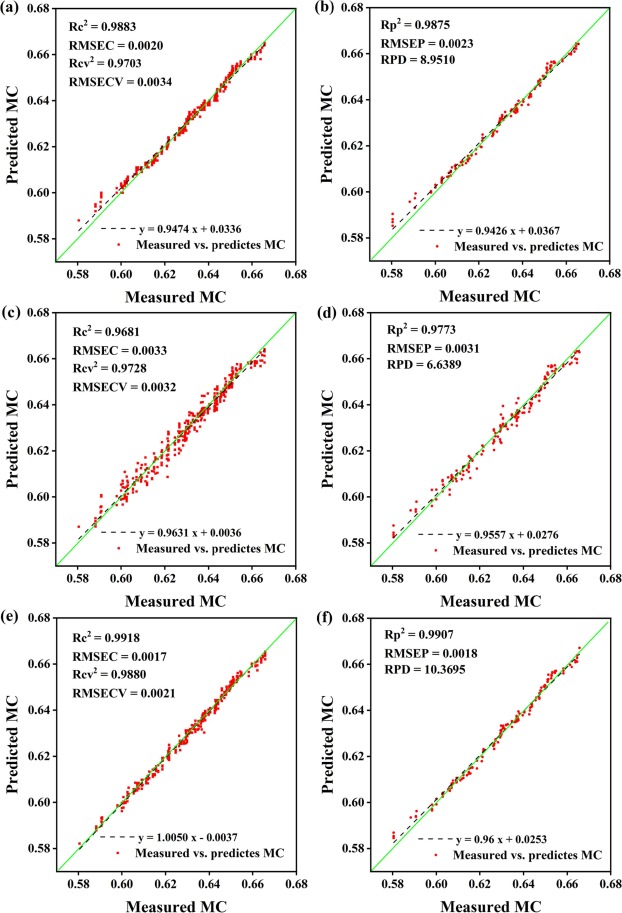

圖5 HSI-W-DL模型在校準集和預測集、LF-NMR-WDL模型在校準集和預測集、W-FDL模型在校準集和預測集的模型精度。

圖6為三種不同降維算法在HSI數據集中選擇的具體波段，用虛線表示。TCS選擇的20個波段如圖6a所示，在整個波長范圍內分散，既提供了豐富的信息，又降低了相關性。圖6b為BCS算法選取的159個波段，雖然在1000-1050 nm、1200-1250 nm和1500-1600 nm波長范圍內所選波段的密度高于其他地區，但其分布基本覆蓋了整個波長范圍。這意味著所有的特征都包含在選擇的波段中，BCS通過大幅減少數據量來降低計算成本，而不是消除非顯著特征，這可能不利于提高模型的泛化能力，并可能導致過擬合現象。圖6c顯示了CCS選擇的20個特定波段，所選波段在全波長范圍內的分布比TCS更加離散。在優化過程中，前20次迭代HSI-TCS-DL和HSI-CCS-DL的MSE遠小于HSI-BCS-DL，50次迭代后HSI-BCS-DL的MSE沒有減小。同時，自第10次迭代以來，HSI-CCS-DL的MSE約為HSI-TCS-DL的一半，證明混沌映射算法在尋找*優解方面優于隨機算法。

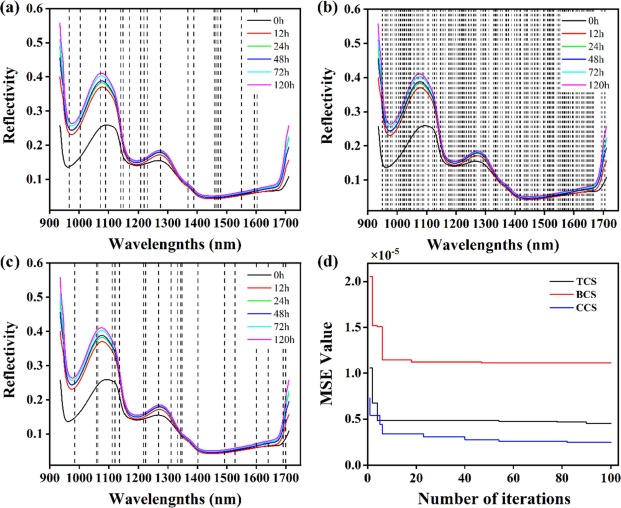

圖6 選自HSI-TCS-DL（a）、HSI-BCS-DL（b）、HSI-CCS-DL（c）模型的具體波段以及HSI-TCS-DL（d）、HSI-BCS-DL（e）、HSI-CCSDL（f）模型的MSE衰減。

圖7顯示了HSITCS-DL、HSI-BCS-DL和HSI-CCS-DL模型的性能。與全數據模型相比，特征約簡后的數據點更收斂于45°直線，對較低MC值的預測效果提高最為顯著。與HSI-W-DL相比，HSI-TCS-DL模型的準確性和穩定性得到了顯著提高，表明降維后的數據更具代表性。雖然HSI-BCS-DL的性能比HSI-W-DL略有提高，但在數據適應性和預測精度方面不如HSI-TCS-DL。與HSI-TCS-DL模型相比，HSI-CCS-DL的性能有所提升，這是因為在CCS降維算法中使用混沌序列初始化種群，有效地解決了模型因隨機初始化而陷入局部*優解的問題。根據上述對比，在HSI數據中，選擇CCS作為*優降維算法，確定HSI-CCS-DL模型為*優模型。

基于HSI-CCS-DL的MC可視化如圖8所示。可以清晰地顯示樣品淺表面同一階段內不同點的MC差異以及不同階段間的變化規律。海參沒有腌制時，基本呈藍色，說明其MC最高。隨著腌制時間的延長，中間區域的顏色由藍色變?yōu)榫G色，最終變?yōu)辄S色，同時黃色區域逐漸向邊緣擴展。

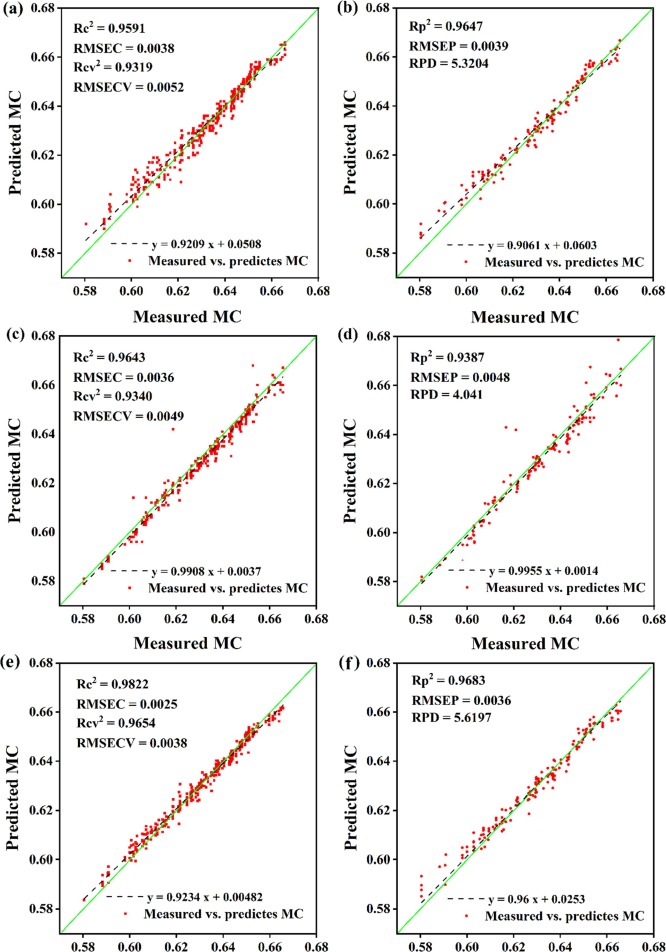

圖7 HSI-TCS-DL模型在校準集和預測集、HSI-BCS-DL模型在校準集和預測集、HSI-CCS-DL模型在校準集和預測集的模型精度。

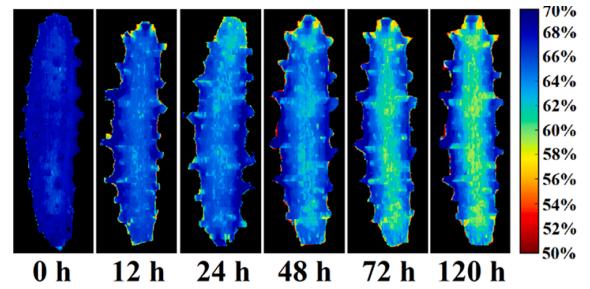

圖8 基于HSI-CCS-DL模型的海參腌制過程MC分布可視化

圖9詳細描述了LF-NMR-TCS-DL、LF-NMR-BCS-DL和LF-NMR-CCS-DL的特征選擇以及MSE衰減結果。CCS算法是*優的，BCS算法提前收斂，但三種算法的結果差異減小。對于LF-NMR數據，選擇CCS作為*優降維算法，并確認LF-NMR-CCS-DL為*優模型，這與HSI數據的結果一致。

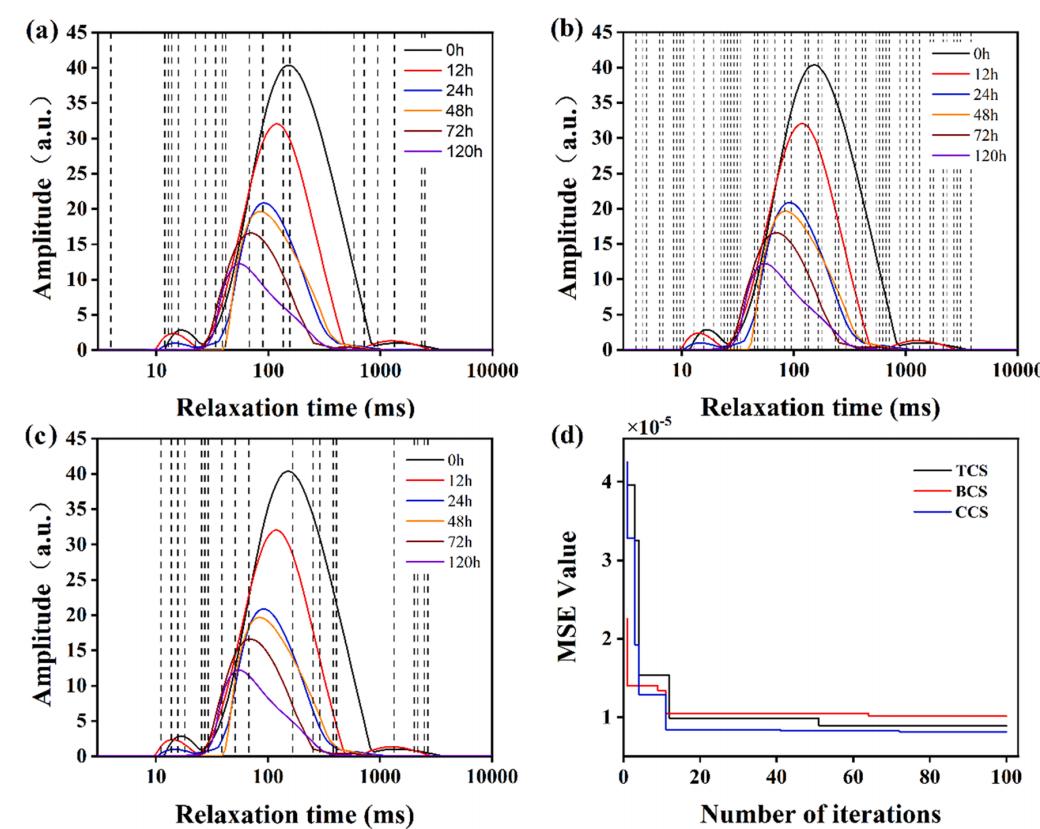

圖9 利用LF-NMR-TCS-DL（a）, LF-NMR-BCS-DL（b）, LF-NMR-CCS-DL（c）模型選擇的波段以及其MSE衰減。

結合HSI和LF-NMR數據的FDL框架用于海參MC預測。由于前文確定CCS降維算法效果*好，因此選擇CCS和FDL框架構建CCS-FDL模型。如圖10所示，校正集和預測集的R2均達到0.99。在數據點的分布上，圖10a中的訓練集的數據點更加緊湊，更接近真實值，圖10b中的預測集也出現了同樣的情況。FDL框架的優異性能可能是由于HSI和LF-NMR數據之間的互補優勢，即在檢測過程中，同時使用HSI和LF-NMR數據可以大大減少單個數據不準確造成的預測偏差。各模型的比較分析結果見表1。可以看出，對于FDL框架，基于HSI和LF-NMR數據的模型的性能都得到了顯著提高，特別是在整個數據模型中，并且CCS-FDL模型使用40個特征輸入實現了*佳性能。

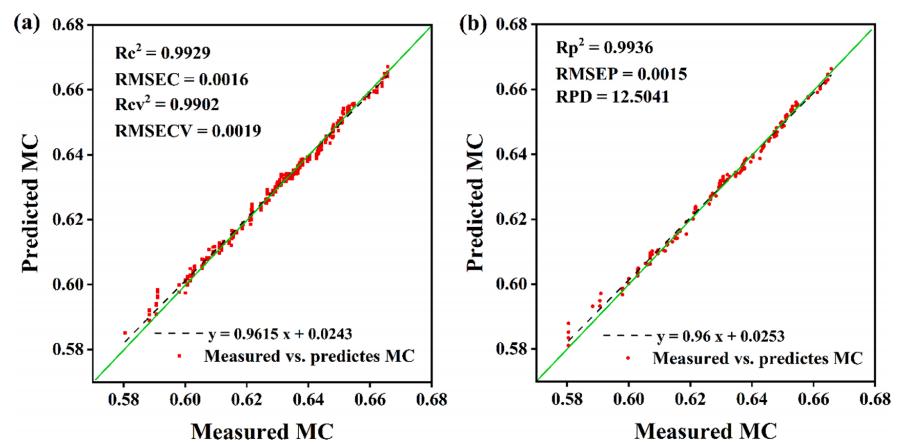

圖10 在HSI和LF-NMR數據集中使用CCS提取特征的FDL模型的預測結果

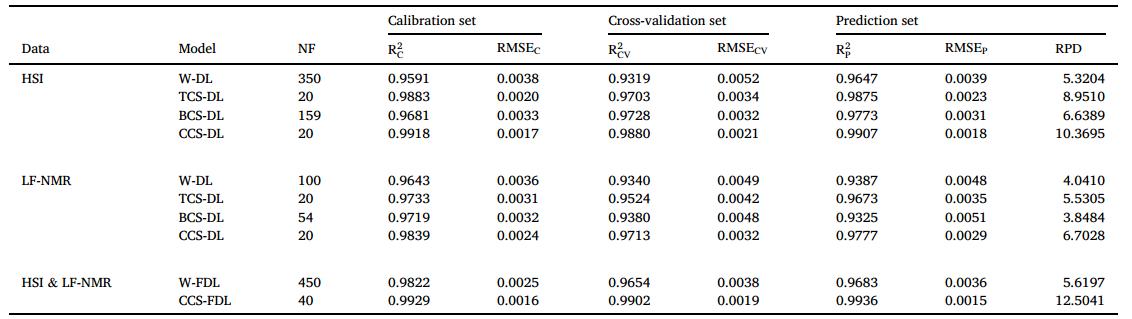

表1 基于FW、TCS、BCS和CCS的深度學習模型性能
