中國科學院上海光學精密機械研究所GaiaField高光譜相機培訓

GaiaField高光譜相機培訓

用戶單位：中國科學院上海光學精密機械研究所

培訓時間：2023年02月27日至28日

應用方向：材料光譜檢測

本次培訓在中國科學院上海光學精密機械研究所室內光學平臺上開展，主要測試了設備光譜的準確性、空間分辨率尺度。本次培訓產品為雙利合譜自主研發生產的便攜式高光譜成像系統GaiaField Lite-V10。中國科學院上海光學精密機械研究所相關成員全程參與培訓。

培訓人員現場操作高光譜相機

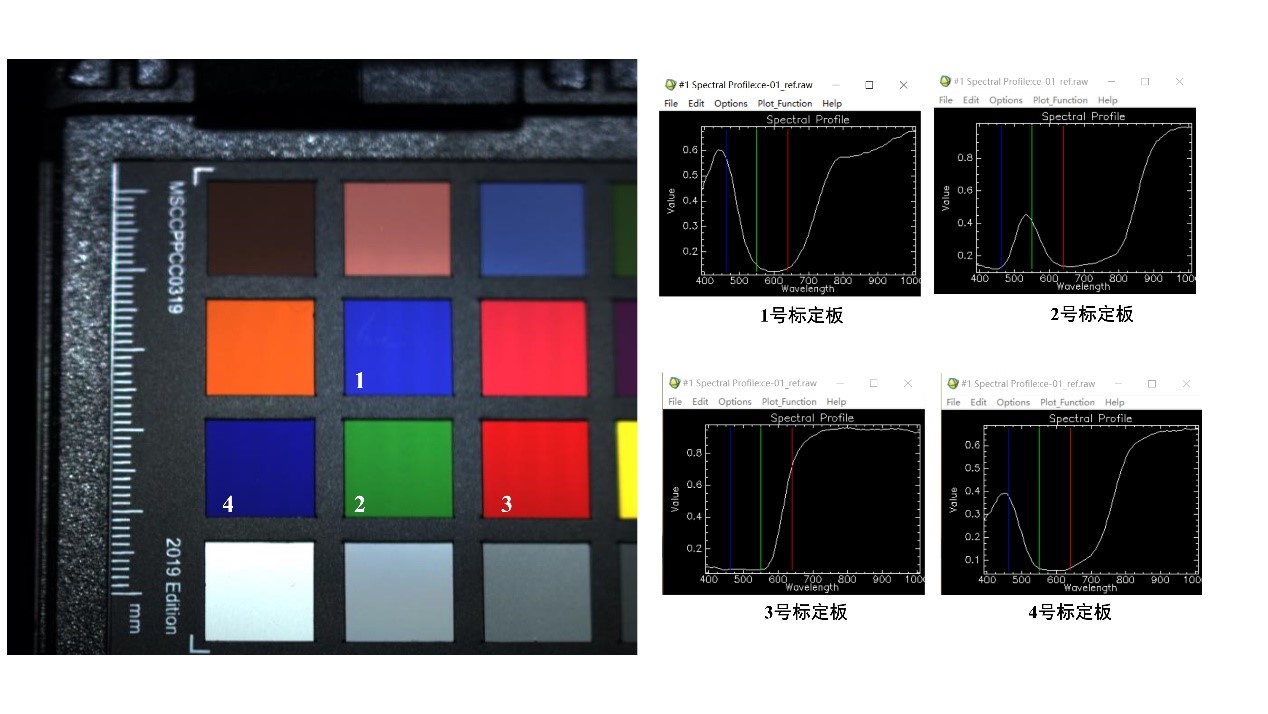

標準色卡測試比對光譜準確性

高光譜相機空間分辨率測試

經過驗收培訓測試后，GaiaField Lite-V10的光譜準確性和空間分辨率(50mm焦距鏡頭,300mm測試距離，分辨尺度為200um)滿足應用測試要求

GaiaField系列便攜式高光譜成像儀的主要功能

1. 透視射光柵，內置推掃式成像，無需外接電控轉臺或振鏡等運動裝置
2. 一鍵實現自動曝光、自動調焦、自動掃描速度匹配、自動獲取高光譜影像
3. 支持Android、IPad、Iphone無線連接遙控（GaiaField Pro獨有）
4. 輔助取景攝像頭實現真正的所見即所得
5. 內置電池，可連續工作4小時以上
6. 單幅圖像采集只需9秒左右
7. 自動暗背景單幀數據采集
8. 數據預覽及校正功能：輻射度校正、反射率校正、區域校正
9. 數據格式完美兼容Evince、Envi等第三方數據分析軟件
10. 支持Win7-32位或64位系統
11. 防塵防水功能（防塵等級IP5，防水等級IP1）

與目前的國內外現有的便攜式高光譜成像儀相比，GaiaField Pro-V10E獨有的軟硬件功能如下：

● 輔助攝像頭功能

● 通過輔助攝像頭觀察目標拍攝區域

● 當前狹縫位置指示

● 選擇自動曝光與自動調焦區域，直觀方便，僅需鼠標即可完成操作。

圖3  輔助攝像頭觀察目標拍攝區域

自動調焦功能

1. 業內首創自動調焦技術，解決了傳統手動調焦方式調焦不易判斷和操作不便的問題。
2. 通過自動調焦實現對物距的測量

傳統光譜相機進行調焦時，需要使用者在調焦的同時，觀察采集屏幕，通過判斷圖像邊界的銳利程度來完成操作。操作復雜，效率低。即使有經驗的使用者也難以手動調整至最佳狀態。卓立自主研發的自動調焦模組與算法，使以上問題得到了根本解決。每位使用者僅需單鍵操作，15秒內系統將自動完成對焦，無需任何額外知識，只需一次單擊即可全自動完成。

3. 通過自動對焦功能的實現，還可以有效測量物距，進而實現掃描速度自動匹配

自動掃描速度匹配、自動曝光

1. 自動曝光：根據當前光照環境，進行曝光測試，獲得精準的曝光時間。在得到最佳信噪比的同時，又可避免過度曝光造成數據作廢。同時軟件具有實時過度曝光監視功能。

自動掃描速度匹配：根據當前的曝光時間等參數，進行測試拍攝，得到實時幀速，進而計算出合適的掃描速度。從而避免了掃描圖像的變形（掃描速度快，圖像壓縮；掃描速度慢，圖像拉伸）
