題目

利用高光譜影像和化學計量法測定李子可溶性固形物含量和硬度

應用關鍵詞

高光譜影像、水果品質、固形物含量、硬度

背景

硬度和可溶性固形物含量（Soluble solids content, SSC）是李子的兩個重要內部特性，也是確定李子成熟度和采收期的兩個關鍵指標。目前，高光譜成像技術已被廣泛用于水果的SSC和硬度的無損測定。

大部分研究關注于光譜特征變量的選擇，以減少數據的冗余。已有研究表明SWIR高光譜可以預測李子的SSC，VNIR高光譜對L*和a*的顏色預測效果較好。然而，兩種高光譜成像系統對李子硬度的測定精度較低。Xie等（2018）將高光譜成像技術應用于香蕉的顏色和硬度測定，所建立的偏最小二乘（Partial least squares, PLS）模型在選擇波長的基礎上，對L*、a*、b*和硬度均有較好的估測精度。

本文的研究目的是：（a）研究基于高光譜成像和化學計量學的李子硬度和SSC無損預測的可行性；（b）利用連續投影算法（Successive projection algorithm (, SPA）和競爭自適應重加權采樣（Competitive adaptive reweighted sampling, CARS）方法從全波段中選擇特征波長；（c）比較基于全波段和優選特征的硬度和SSC預測模型的性能。

試驗設計

貴陽學院張艷教授團隊利用GaiaField-F-V10高光譜成像系統（江蘇雙利合譜公司）（圖1）獲取了共120個紅和綠李子的高光譜影像，并將其校正為反射率圖像，其波長范圍為390 ~ 1030 nm，共有256個波段。本研究采用一階導數、多元散射校正MSC和標準正態變量變換SNV的光譜預處理方法去除原始光譜信號中的噪聲。

為了減少信息冗余、提高處理效率，因此，本研究采用SPA和CARS來選擇最優波段，并應用多元線性回歸（Multiple linear regression, MLR）和反向傳播（Back propagation, BP）網絡建立回歸模型。SPA在向量空間中采用簡單的投影來選擇共線性最小的波長子集。CARS采用偏最小二乘回歸模型回歸系數的絕對值作為估計每個波段顯著性的參數。

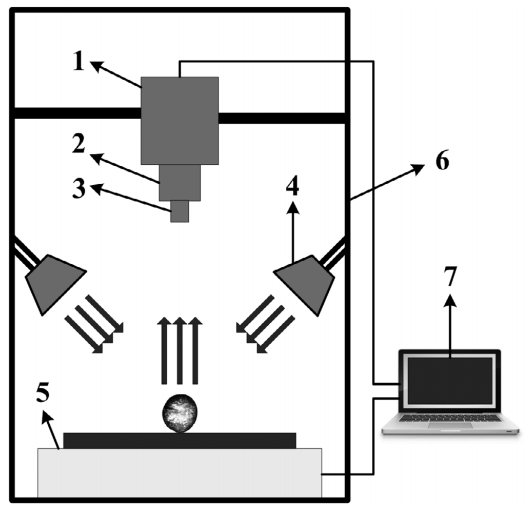

圖1 VIS-NIR高光譜成像系統原理圖

結論

紅和綠李子在390 ~ 1030 nm范圍內的光譜如圖2所示。結果表明，兩個品種李子的光譜變化趨勢相似，均在675 nm和980 nm處有兩個寬帶吸收區。675 nm附近的區域反映了葉綠素含量引起的果實顏色變化。980 nm的近紅外光譜吸收區域可能來自碳水化合物和水的OH基團的結合作用。

圖2 原始光譜 （a），兩個品種李子樣品的平均光譜

圖3為不同貯藏時間李子樣品的SSC和硬度。隨著貯藏時間的延長，李子的SSC呈上升趨勢，而硬度呈下降趨勢。所有李子樣本基于SPXY方法分為校準集和預測集。校準集的SSC和硬度范圍分別為9.05 ~ 19.50%和2.31 ~ 10.64 kg/cm²，比預測集的范圍更大。這對于建立穩健的預測模型非常重要。

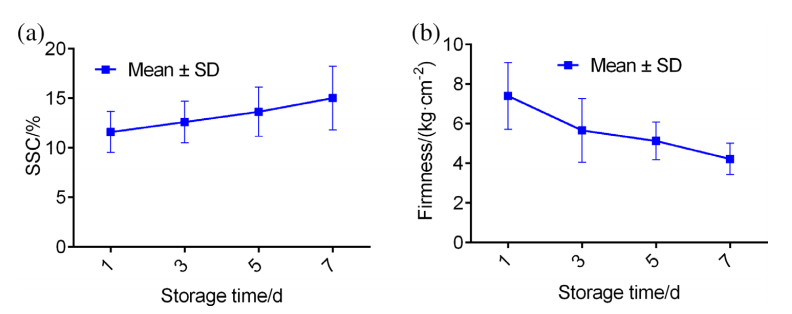

圖3 不同貯藏時間李子樣品的SSC（a）和硬度

在選擇有效變量和建立預測模型之前，采用一階導數、MSC和SNV的光譜預處理方法消除原始光譜信號中的噪聲。結果表明，采用光譜預處理方法可以提高模型的性能，SNV是最佳的光譜預處理方法。在構建PLSR和PCR模型之前，對潛在變量LV和主成分PC的數量進行了充分交叉驗證優化。SSC和硬度的PLSR和PCR模型的性能見表1。SSC模型精度優于硬度模型，這可能與硬度的分布特征有關。對于SSC，PLSR模型的預測精度優于PCR模型，而PCR模型對硬度的預測性能略優于PLSR模型。

圖4顯示了SPA選擇的用于預測SSC和硬度的波長分布?；谟行РㄩL建立的MLR模型和BP模型性能如表2所示。SSC預測模型（R2P大于0.9，RPD大于3.3）的性能優于硬度預測模型（R2P大于0.6，RPD在1.5 ~ 2.0之間）。SPA-BP模型對SSC和硬度的預測精度均優于SPA-MLR模型。

對于CARS，當采樣次數為31時RMSECV最小。如圖5所示，我們選取了13個用于預測SSC和硬度的變量。在SSC和硬度兩方面，CARS-MLR模型的預測精度均優于CARS-BP模型（表2）。其中，CARS-MLR模型對SSC具有較好的預測精度（R2P = 0.926, RMSEP = 0.573%， RPD = 3.728）。

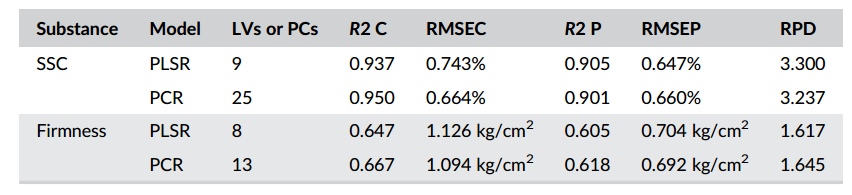

表1 SSC和硬度的PLSR和PCR模型的性能

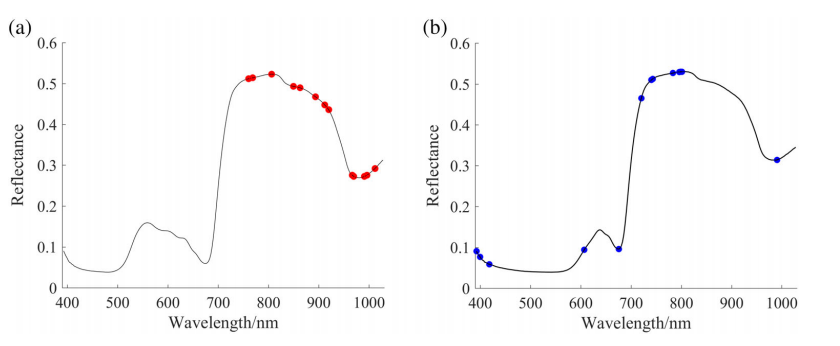

圖4 SPA選擇的用于預測SSC（a）和硬度的特征波段分布

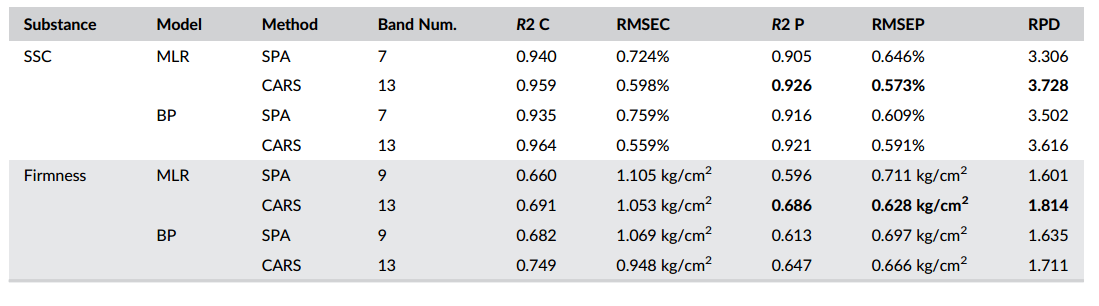

表2 基于SPA和CARS選擇的特征變量的MLR和BP模型對SSC和硬度的預測性能

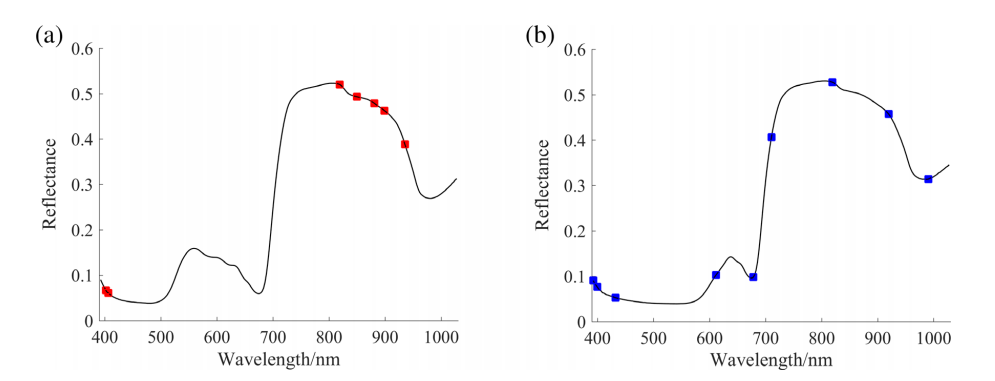

圖5 CARS選擇的用于預測SSC（a）和硬度的特征波段分布

與全波段模型相比，用SPA和CARS選擇的變量建立的模型中，CARS-MLR模型對SSC和硬度的預測效果最好。結果表明，CARS不僅是一種有效的變量選擇方法，可以提高李子SSC和硬度的預測精度，也可以提高預測模型的工作效率。

作者信息

張艷，博士，貴陽學院食品與制藥工程學院教授，碩士生導師。

主要研究方向：基于高光譜成像技術的農產品無損檢測研究。

參考文獻：

Meng, Q.L., Shang, J., Huang, R.S., & Zhang, Y. （2020）. Determination of soluble solids content and firmness in plum using hyperspectral imaging and chemometric algorithms. Journal of Food Process Engineering, 44, 1-9.

https://doi.org/10.1111/jfpe.13597
