利用t-SNE模型和Procrustes分析實現基于高光譜影像的糯玉米種子分類

題目

利用t-SNE模型和Procrustes分析實現基于高光譜影像的糯玉米種子分類

應用關鍵詞

高光譜成像；糯玉米；分類；t-SNE；Procrustes分析

背景

糯玉米含有大量支鏈淀粉，受到世界各地消費者的青睞。品種鑒別是玉米種子質量檢測的重要環節，可以防止使用假冒偽劣種子。高光譜成像（Hyperspectral imaging, HSI）技術已被應用于小麥、水稻、棉花和葡萄種子的分類，甚至利用近紅外波段也可以對包衣玉米種子取得良好的品種分類結果。然而，利用HIS技術對糯玉米種子進行分類的研究很少。

首先，光譜數據數量的急劇增加，使得數據降維（Dimensionality reduction, DR）成為光譜分析中必不可少的步驟。傳統的研究大多基于高光譜圖像的線性假設。然而，由于像素內光譜混合、場景異質性和HSI復雜處理，使得原始光譜特征呈非線性相關。因此，有必要深入探究數據之間的非線性關系。目前，DR方法的研究主要集中在流形學習方法上，t-SNE（t-distributed stochastic neighbourhood embedding）是其中的一個研究重點。t-SNE是一種基于局部概率的非線性DR算法，它是SNE的一種變體，通過它可以減少在映射中心聚集點的趨勢，從而更容易產生顯著的可視化效果。已成功應用于鳥類鳴叫、計算流體動力學、基因組數據、遙感圖像等分析中。

其次，現有的大多數圖像分析方法都假設訓練集和測試集處于完全相同的實驗條件和數據分布中，盡管這種假設在大多數情況下是無效的，因為即使在相同的條件下，光線或位置也會發生變化。因此，數據之間的漂移是需要考慮的問題。Procrustes分析（PA）是一種通過匹配一個集到另一個集的數據變量相關性來解決這一問題的方法。通過連續迭代將形狀差異的度量最小化，PA可以有效消除數據移動的影響。本研究將其作為一種預處理方法應用于高光譜圖像處理中。

最后，將目前廣泛應用的Fisher判別分析（FDA）應用于糯玉米分類。在t-SNE方法獲得局部判別信息后，通過最大化類間散射和最小化類內散射來補充全局判別信息。

本研究旨在探討基于高光譜影像的PA和t-SNE技術在糯玉米種子品種分類中的可行性。具體目的是（1）比較基于t-SNE、PCA、KPCA和LLE的分類模型的性能；（2）利用PA算法對數據進行預處理，提高分類精度；（3）比較玉米種子胚側和非胚側高光譜圖像的差異。

試驗設計

仲愷農業工程學院唐宇教授團隊利用可見/近紅外高光譜成像系統（GaiaSky-mini, 江蘇雙利合譜公司）獲取了800粒玉米籽粒的側胚以及非側胚影像。該成像系統光譜范圍為386.7-1016.7 nm，有256個波段，包括一個CCD相機（ICX285, 索尼），兩個用于照明的50 w LED燈，以及由步進電機驅動的傳送帶（ZOLIX SC300, 卓立漢光)。

首先，獲取每粒種子的兩側胚和非胚部分的高光譜影像（圖1a）；其次，選取感興趣區域并計算其平均光譜（圖1b）；然后對光譜進行標定（圖1c）；采用PA算法對光譜數據進行預處理（圖1d）；最后，利用t-SNE等模型進行種子品種分類（圖1e）。

為了減少數據冗余，研究中使用連續投影算法SPA來選擇最佳波長，并使用交叉驗證中的均方根誤差來評估模型性能。具體訓練與測試模型的過程如圖2所示。

為了比較有無PA預處理的t-SNE、PCA、KPCA和LLE分類模型的效果，本研究共建立了8個比較組合（PCA+FDA、KPCA+FDA、LLE+FDA、t-SNE+FDA、PA+PCA+FDA、PA+KPCA+FDA、PA+LLE+FDA、PA+t-SNE+FDA）。

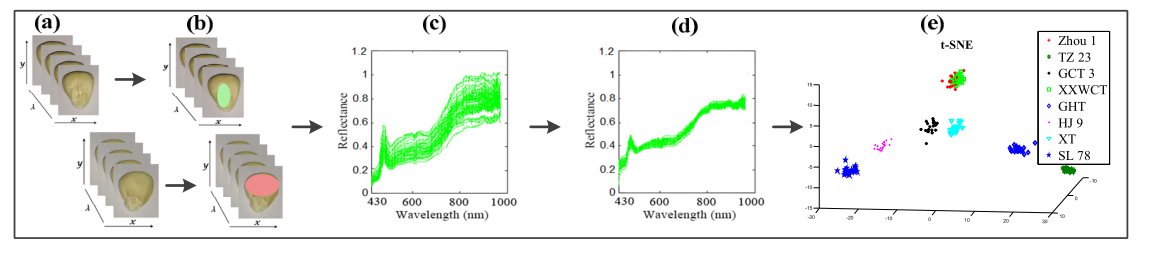

圖1 糯玉米種子品種分類圖像處理及數據分析流程圖。

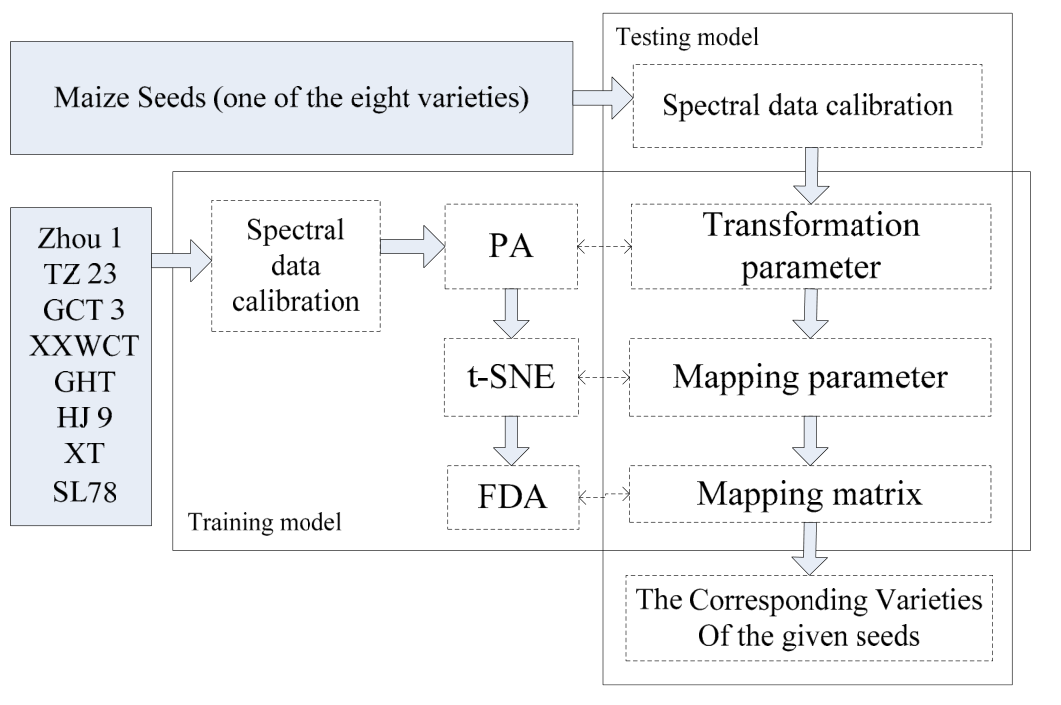

圖2 訓練與測試模型的詳細過程

結論

利用SPA為非側胚和側胚選擇的最佳波段分別為455.5 nm、697.6 nm、495.1 nm、841.2 nm、732.4 nm、653.3 nm、887.7 nm、833.6 nm和737.4 nm、578.1 nm、460.2 nm、932 nm、937.2 nm、945.1 nm、947.7 nm、960.9 nm。非側胚和側胚選擇的波段有較大差異是因為胚胎側含有大量淀粉、油和其他化合物。

雖然在分析前對高光譜圖像進行了校正，但噪聲仍然存在（圖3a）。對于同一玉米品種，由于光照和噪聲的影響，所有的高光譜圖像在光譜上沿波段散射。在這種情況下，不同類別的數據可能會重疊，最終也會影響分類模型。相同品種種子的高光譜圖像的分布可能具有相同的變異和最小的偏差。PA算法的目的就是減小數據方差，使高光譜數據的差異最小化。該算法具有良好的性能，適用于原始光譜的預處理。得到的預處理光譜曲線如圖3b所示?？梢钥闯?，PA預處理后的光譜更加聚集，重疊的數據變少，并且增強了原始光譜的信息。

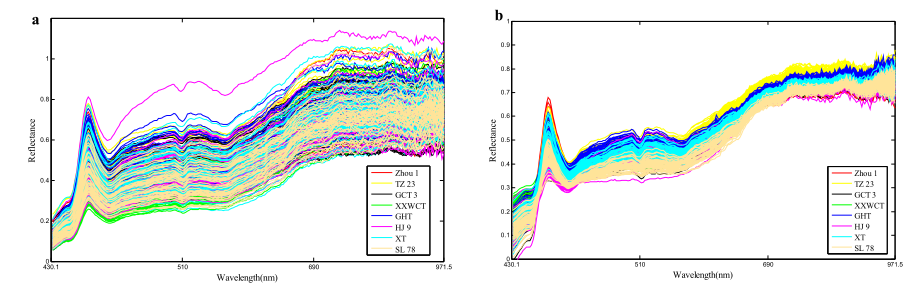

圖3 原始光譜曲線以及經過PA處理后的光譜曲線

8個玉米品種降維后的三維分布如圖4所示。對于PCA，不同品種之間沒有明顯的分離，同一類樣品沿空間分布并重疊。LLE的散點圖與PCA的散點圖基本相同。KPCA的區分效果優于PCA和LLE，但較t-SNE差。t-SNE表現優異，品種TZ23、GCT3、GHT、HJ9、XT和SL78的分布和區域有明顯區別，而Zhou1和XXWCT在同一分布區域并有一定的重疊。這是由于t-SNE在捕獲局部數據特征和區分數據結構方面有一定優勢。具有相似幾何結構的糯玉米種子的高光譜圖像基本是相似的，圖中相鄰的光譜曲線具有高度的相關性。因此，利用光譜曲線的局部特征可以更容易地表示數據的變化。

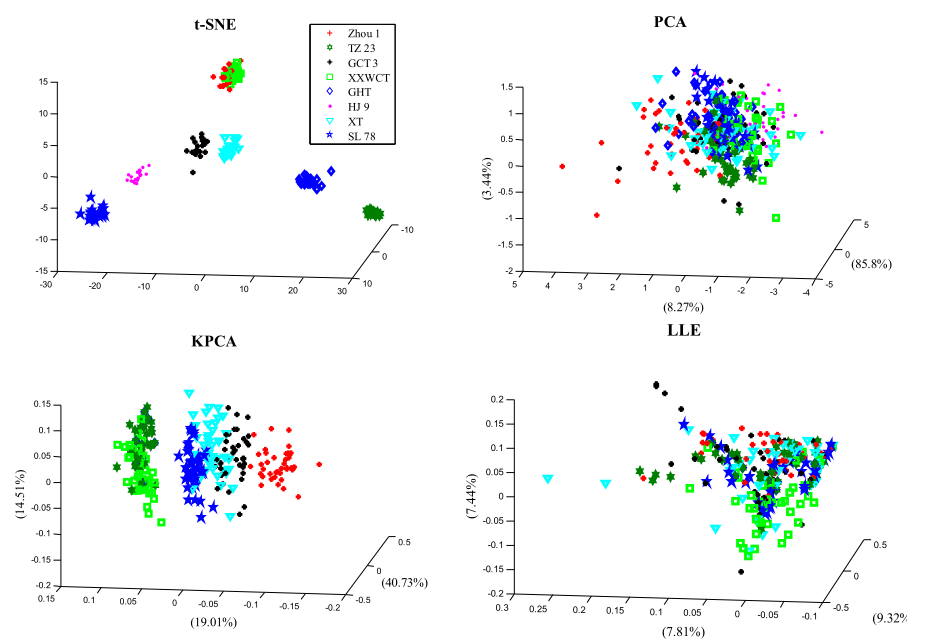

圖4 基于不同降維方法的樣本三維散點圖

在對光譜進行不同的處理方式后，使用FDA算法對玉米種子品種分類，分類結果如表1所示。對于側胚，PCA+FDA、KPCA+FDA、LLE+FDA和t-SNE+FDA模型的準確率接近50%，采用PA將模型的準確率提高到62.5~87.5%。對于非側胚，所有的準確率都超過60%。

對于不含PA的模型，測試準確率僅為35~71.25%。相比之下，PA模型具有更好的結果，準確率為62.5~97.5%。PA效果顯著可能由于它是一種聚集效應，這已被證明有助于不同領域的分類。無PA預處理時，KPCA與t-SNE具有相似的分類精度，特別是對側胚數據，但準確率低于有PA預處理的t-SNE。這一結果表明了核函數選擇在KPCA中的不穩定性和重要性。作為一種基于核的算法，不同的選擇對KPCA的性能影響很大，很難給出穩定、魯棒的分類結果。

t-SNE模型的準確率高于其他模型，其中PA預處理的t-SNE模型在所有方法中效果最好。使用非側胚數據的準確率為97.5%，其他模型的最佳準確率僅為85%?？傮w而言，除KPCA+FDA模型，t-SNE模型在進行或不進行PA預處理的情況下，模型性能均為最優。

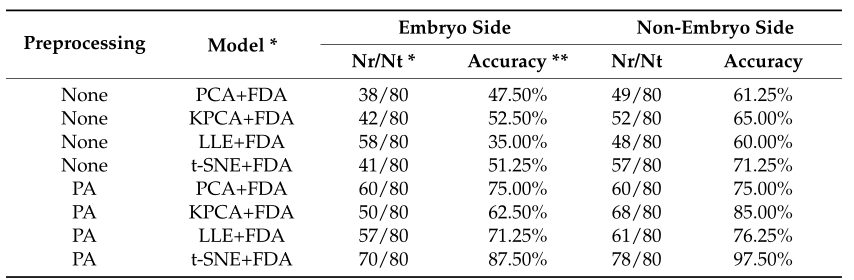

表1 不同模型的分類結果

作者信息

唐宇，博士，仲愷農業工程學院教授，博士生導師。

主要研究方向：農業電氣化與自動化等。

參考文獻：

Miao, A., Zhuang, J., Tang, Y., He, Y., Chu, X., & Luo, S. (2018). Hyperspectral Image-Based Variety Classification of Waxy Maize Seeds by the t-SNE Model and Procrustes Analysis. Sensors (Basel), 18. https://doi.org/10.3390/s18124391
