應用關鍵詞

連續小波變換；高光譜圖像；真菌感染；花生

背景

花生是世界上大部分地區種植和消費的最重要的油籽作物之一，但是容易受到真菌感染，其中黃曲霉毒素是一種劇毒、致突變和致癌物質。因此，有必要對發霉花生進行檢測，防止其進入食物鏈，從而保護人類和動物免受危害。高光譜成像技術將成像技術和近紅外光譜技術集成到一個系統中，可以同時提供空間和光譜信息，已被許多學者用于檢測谷物和油籽（包括玉米）中的真菌。

高光譜圖像中的高維數據會增加數據進一步處理的計算量，不利于應用于在線檢測系統中。因此，在進一步分析之前，通常會對高光譜圖像進行特征約簡。目前使用的特征約簡方法可以分為兩類：特征選擇（偏最小二乘回歸、連續投影算法、遺傳算法）和特征提?。ㄖ鞒煞址治觥⒕€性判別分析、非參數加權特征提取）。除了這些常用的特征約簡方法外，連續小波變換（Continuous wavelet transform, CWT）是一種有效的特征提取方法，已成功地用于高光譜圖像的信息提取。它可以將原始光譜數據分解成不同的幅度和尺度，以方便識別細微特征，并提供與原始高光譜波段直接可比的信息。然而，CWT很少用于鑒定谷物和油籽中的真菌感染。

因此，在本研究中，我們將CWT與傳統的光譜特征提取方法進行比較，以確定其在霉變花生鑒定中的性能。本研究的重點是提取敏感小波特征（Wavelet feature, WF），并對其在花生霉變鑒定中的魯棒性進行了測試。研究目標是：（1）了解霉變花生的光譜特征；（2）確定適合鑒定霉變花生的CWT；（3）通過比較WF與SPA（Successive projection algorithm）選擇的最佳波段來檢驗CWT在霉變花生鑒定中的性能。

試驗設計

中國礦業大學蔣金豹團隊使用GaiaSorter（江蘇雙利合譜）獲得了健康、霉變20天、霉變30天后的花生高光譜圖像。光譜成像系統由光譜范圍為920 ~ 2530 nm的高光譜相機（Image-λ-N25E-HS）與標準C-mount變焦鏡頭（F/2, F = 22.5 mm, HSIA-OLES22）連接而成。將花生樣品置于10 cm × 10 cm的黑色托盤中，獲取高光譜圖像，如圖1所示。

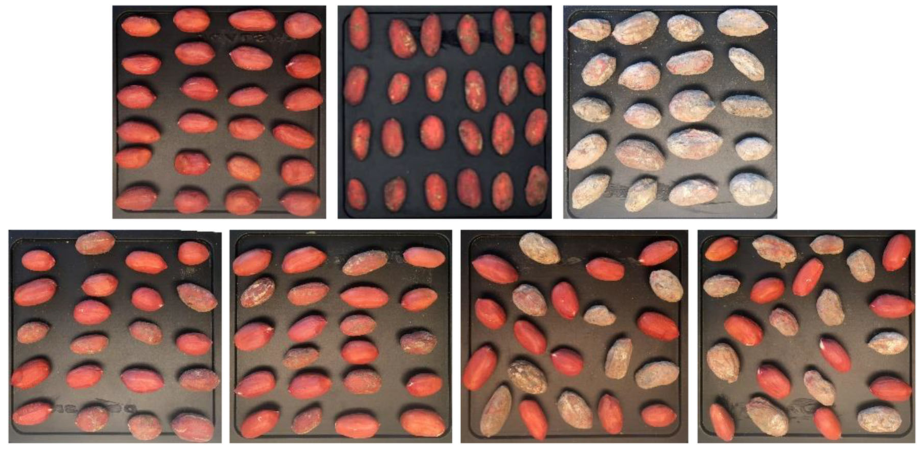

圖1 花生樣品。前3張用于訓練集，后4張用于測試集。

CWT是一種線性運算算法，通過該運算，高光譜反射光譜可以通過使用不同波長和尺度的母小波函數轉換為系數集。其公式如下所示：

式中，a和b分別為表示小波寬度和位置的縮放因子和位移因子，為待分析的光譜反射率，W_f（a，b）為小波系數，為母小波函數。母小波函數公式如下所示：，

在本研究中，由于吸收特征的形狀與標準高斯函數相似，因此選擇墨西哥帽作為母小波基。為了減少計算量，我們只在尺度2¹、2²、2³、…、2⁷下取小波冪。

Jeffries-Matusita（J-M）距離是一種靈活、直觀的特征可分性指標，被廣泛用于指導特征選擇。J-M距離范圍從0到2，J-M距離越大，說明兩類可分的概率越大，反之亦然。在本研究中，利用J-M距離對不同尺度和波長的小波系數進行評價，用于WF的選擇。

霉變花生仁的連續分解導致許多WF是冗余的，因此需要一種特征選擇方法來識別最重要的特征。首先，以墨西哥帽為母小波，在不同尺度下對每個花生籽粒的原始高光譜反射率數據進行CWT分解。將原始光譜轉換為不同波長和尺度的小波系數集合；其次，通過計算健康花生和霉變花生樣品之間的J-M距離，構建J-M距離尺度圖；最后，按照J(rèn)-M距離的降序?qū)μ卣鬟M(jìn)行排序，并使用閾值J-M距離來劃定前1%的特征。閾值所圈定的特征在J-M的距離尺度圖上形成了一個分散的特征區域。理論上，特征區域中的所有特征都是被選中的WF。然而，它們攜帶了冗余的光譜信息，因為同一區域的特征是在連續的波長位置和尺度上產生的。具體流程如圖2所示。

本研究使用SPA選擇最佳波段與WFs的分類結果進行比較。使用的分類模型為偏最小二乘判別分析（PLS-DA）和支持向量機（SVM）。評價指標為靈敏度、特異度和準確率。

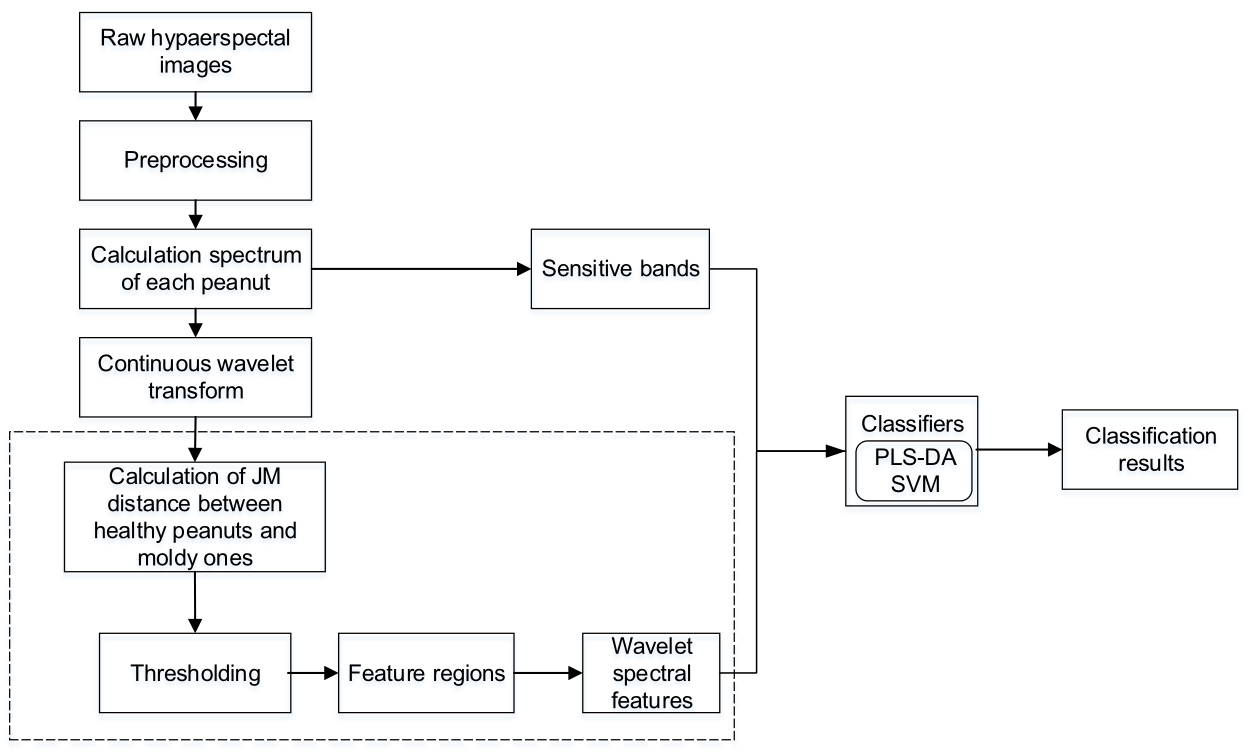

圖2 圖像處理流程

結論

健康花生在1208 nm、1472 nm、1747 nm、1938 nm、2145 nm和2329 nm處可見6個顯著的吸收峰（圖3），主要歸因于花生對水、蛋白質和油成分相關的C-H、N-H和O-H的吸收。在1000 ~ 1500 nm波長范圍內，健康花生和霉變花生的光譜曲線形狀有明顯差異?；ㄉl(fā)霉后1118 nm處的反射率降低，吸收峰減弱。在1365 ~ 2486 nm波長范圍內，霉變花生的反射率值高于健康花生，這可能由于真菌的入侵會導致胚乳變得多孔，從而導致發霉的果仁比健康的果仁散射更多的光。

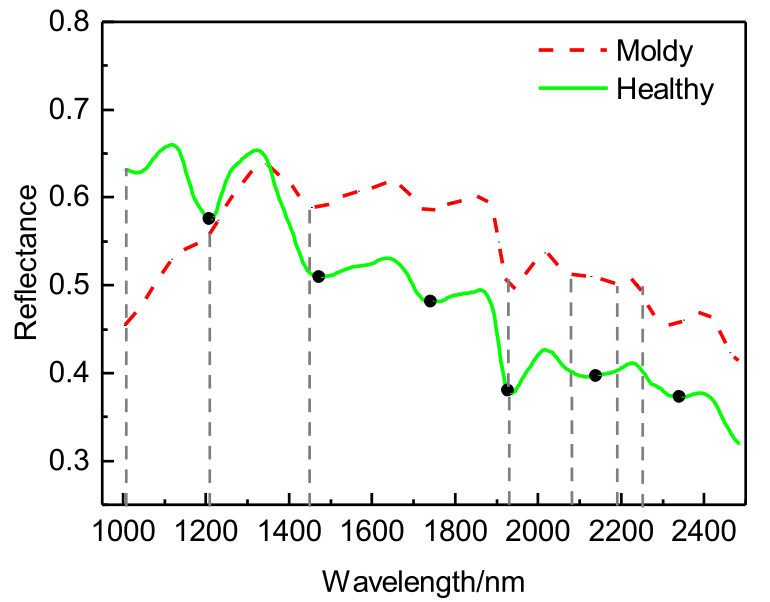

圖3 健康花生和霉變花生的光譜響應。黑點表示健康花生的吸收峰，垂直虛線表示SPA選擇的最佳波長。

前1%特征的閾值J-M值為1.70，利用該閾值得到了5個對霉變花生敏感的小波特征區域（圖4中橙色區域）。對發霉花生敏感的特征區域集中在1000 ~ 1500 nm，其中光譜曲線形狀有明顯差異（圖3），這些結果符合CWT分析基于光譜曲線形狀而不是反射率大小的事實。最終選取了5種用于霉變花生和健康花生分類的WF，分別為WF_1, 1005、WF_1, 1045、WF_{4, 1410}、WF_{1, 1422}、WF_{5, 1518}。

對原始光譜反射率進行SPA，最終確定了1005 nm、1208 nm、1450 nm、1927 nm、2078 nm、2190 nm和2251 nm為霉變花生鑒定的最佳波段（圖3）。最佳波段和WFs之間只有一個共同波段（1005 nm）。這主要是由于兩種方法的選擇標準不同，CWT主要捕獲光譜形狀的差異，而SPA主要選擇共線性最小的波段。

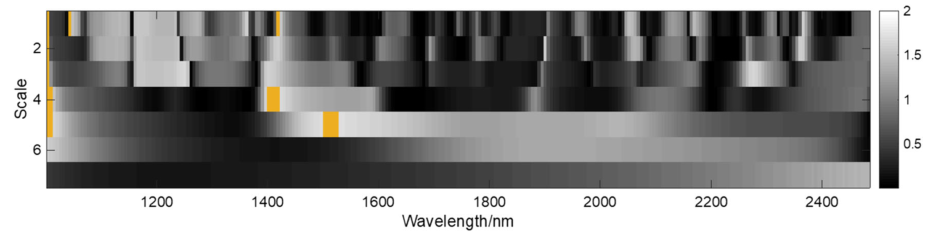

圖4 連續小波分析提取WFs的J-M距離圖

花生籽粒尺度分類結果如圖5和表1所示。對于訓練數據，無論使用WFs還是最優波段，都可以正確識別出健康和霉變花生。相比之下，對于測試數據，使用兩種分類器的WFs在三個閾值上的總體精度都優于最佳波段。此外，WFs的敏感性和特異性高于或等于使用最優波段的模型，說明WFs在健康花生和霉變花生的分類中具有更好的性能。CWT的兩個主要優點可以解釋其在鑒定霉變花生方面的優越性。CWT可以隔離不同尺度的吸收特征，將窄吸收特征和寬吸收特征區分為低尺度和高尺度。這種特性的好處是可以實現對WFs的完整研究，從而實現光譜特征的最佳選擇。

本研究使用閾值來確定花生仁是否發霉。從理論上講，越小的閾值越好，因為它可以避免將發霉的花生識別為健康花生。反之，如果閾值越小，健康花生仁被識別為發霉的可能性就越大，可能會因錯誤丟棄而造成經濟損失。因此，確定閾值至關重要?？紤]到不同分類器使用0.05、0.1和0.15閾值的分類結果，本文建議采用折中閾值0.1。但是，未來還需要探索一種可靠的閾值確定方法。此外，盡管本研究表明，利用CWT結合高光譜成像技術可以以相對較高的精度識別霉變花生，但本研究獲得的特征和模型可能仍未準備好應用于多品種花生的霉變識別。然而，文中描述的特征提取和建模方法可以作為開發核心算法的參考。此外，本研究將真菌感染不同時間獲得的霉變花生樣品作為一類處理，在未來的研究中，將通過測量黃曲霉毒素的含量來定量確定感染水平。

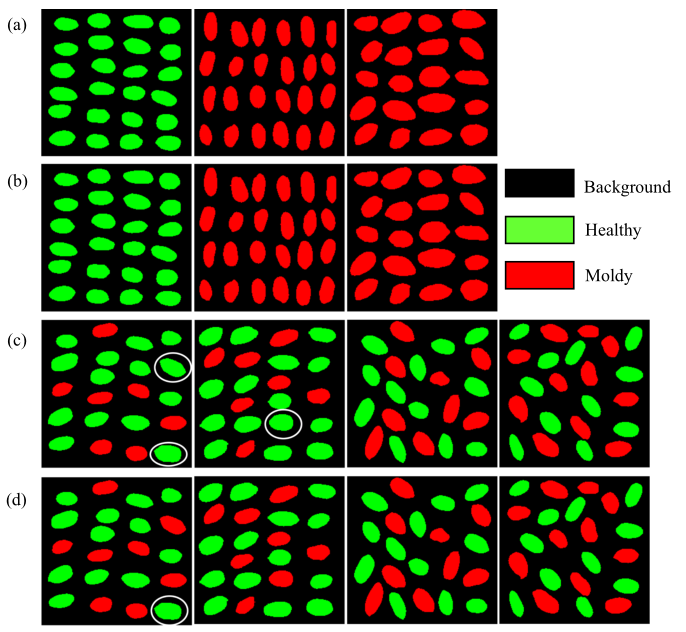

圖5 SVM對訓練集使用最優波段和WF（b）進行籽粒尺度分類，對測試集使用最優波段和WF（d）進行籽粒尺度分類

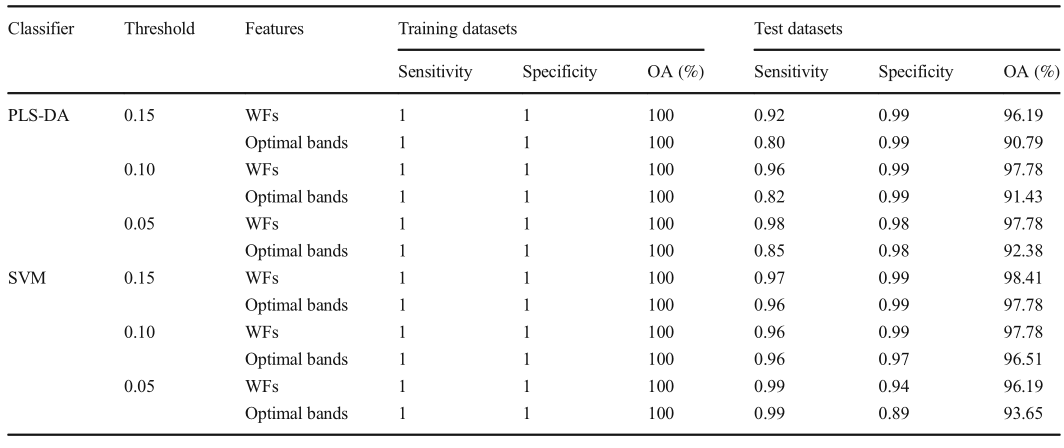

表1 霉變花生仁鑒定結果

作者信息

蔣金豹，博士，中國礦業大學地球科學與測繪工程學院教授，博士生導師。

主要研究方向：資源環境遙感、工業遙感、農業保險遙感、深度學習。
